Configurar Swisslog y WSJT-X

Introducción

En este tutorial te voy a enseñar cómo configurar la combinación Swisslog y WSJT-X.

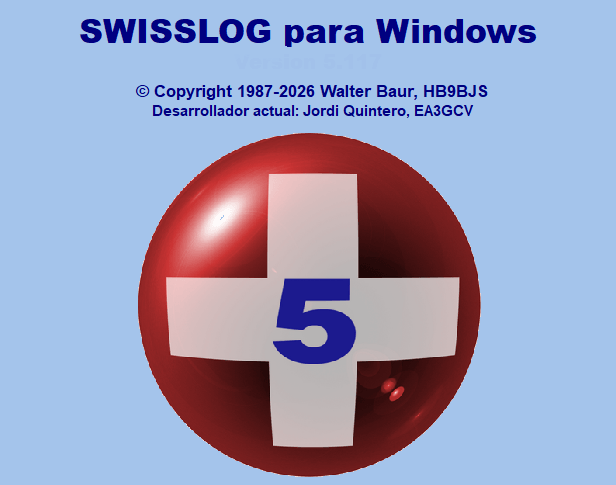

Swisslog es un programa de log muy completo. Swisslog es GRATIS y puedes descargarlo de esta página.

Para configurar Swisslog y WSJT-X necesitaras del programa Omnirig, que te va a permitir el poder utilizar el mismo puerto COM de la radio, para varias aplicaciones.

Aunque Swisslog permite el uso de Omnirig V 2.1, WSJT-X no lo permite, de manera que deberás usar la versión 1.2 para esta configuración.

Puedes descargar el programa Omnirig V 1.2 de esta página.

Puedes hacer clic sobre las imágenes para verlas en mayor tamaño.

Configurar Omnirig

Instala y configura el programa Omnirig V1.2.

En «RIG 1» selecciona tu radio y el puerto COM que este tiene configurado, así como la velocidad de conexión entre el ordenador y la radio.

En este ejemplo usamos un Yaesu FT-991 en el puerto COM 3 y la velocidad de conexión entre el ordenador y la radio es de 38.400 baudios.

Configurar WSJT-X

En WSJT-X necesitas configurar Omnirig como equipo.

Para ello vete a «Archivo – Ajustes – Radio – Equipo» y selecciona Omnirig.

Para ver si la configuración está funcionando, presiona el botón «Probar CAT» (cambiará a color verde) y luego presiona el botón «Probar PTT» (activará el PTT de la radio).



Es imprescindible que se activen correctamente ambos botones para que funcione correctamente el WSJT-X.

Adicionalmente deberás configurar el puerto UDP por donde se envía la información del QSO realizado con el programa WSJT-X.

Para ello vete a «Archivo – Ajustes – Reportes – Servidor UDP» y configura según la siguiente imagen:



También deberás desactivar la casilla «Fill missing grids with <ZZ00>» . Si no desactivas esta casilla, el programa Swisslog dará un error de Locator incorrecto.

Configurar Swisslog

En Swisslog vete a «Opciones – Control del Transceptor – Transceiver 1».

Configura Omnirig como «transceptor».

Puedes cambiar el nombre del equipo para identificarlo.

La configuración deberá quedarte como aparece en la siguiente imagen:





Adicionalmente deberás configurar los parámetros para que el WSJT-X envíe información del QSO al Swisslog .

Para ello vete a «Opciones – Interface Modos Digitales – Ajustes UDP WSJT-X/JTDX/MSHV/JS8call».

Configura en «SÓLO solicitudes de Log QSO» la información de IP/Puerto y ruta del programa WSJT-X como se muestra en la siguiente imagen:

Si activas la casilla «Auto iniciar», al iniciar Swisslog también lo hará el programa WSJT-X.



Si te ha parecido interesante este tutorial, puedes dejar tu comentario al final de la página.

Si deseas contactar conmigo, puedes utilizar el formulario de contacto.
